Модулі нагріву МН 120 ЕКО М Укрінтерм — проточні безінерційні газові апарати (водонагрівачі) конвекційного (атмосферного) типу в шафному виконанні, з модуляцією полум'я пальника.
Випускаються модулі нагріву МН120 ЕКО М (цифри в позначенні вказують номінальну теплопродуктивність).
В модулях нагріву серії МН Еко використовується спеціальний пальник, новий теплообмінник, що дозволяє збільшити теплову потужність, коефіціент корисної дії, а також значно знизити викиди шкідливих речовин у зовнішнє середовище.
Переваги нового модуля нагріву МН 120 Еко М з модуляційних газовими клапанами:
Підвищена надійність модуля: кожен нагрівальний елемент працює автономно Основні завдання "верхнього" блоку управління - це завдання уставки температури і індикація режиму роботи/аварії модуля При виході з ладу "верхнього" блоку модуль продовжує працювати за уставці, яка була задана раніше
За рахунок модуляції пальника, модуль стабільніше працює при малих витратах теплоносія в колекторі і при високих температурах (90°С) на виході модуля.
Контроль і регулювання температури здійснюється на зворотньому трубопроводі колектора з одночасним контролем температури подачі з елементарного теплообмінника.

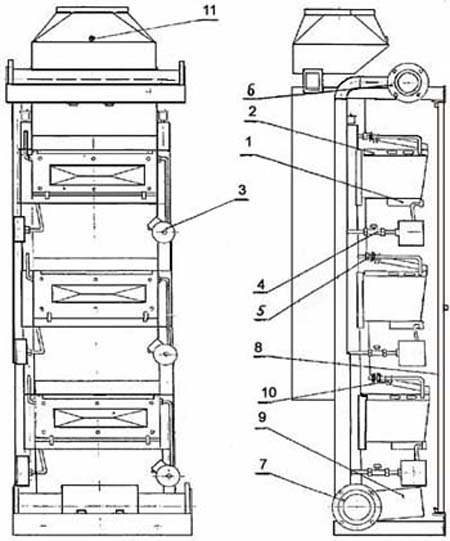

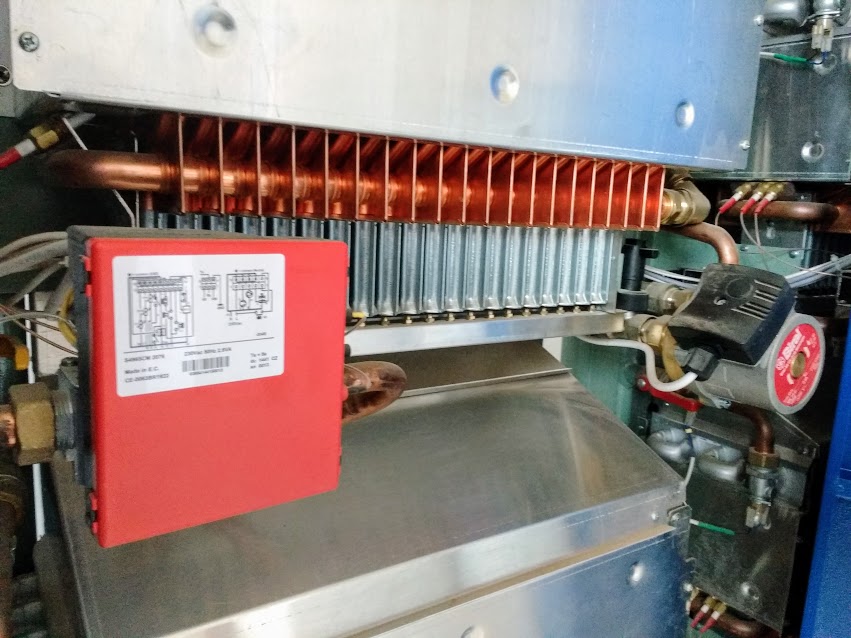

Модуль МН має три окремих елемента, які представляють собою проточні водонагрівачі, в склад яких входять газові пальники (1) з електронним розпалюванням, теплообмінники для нагріву теплоносія (2), циркуляційні насоси (3), запірна та регулювальна арматура.
Ці елементи незалежні один від одного і відокремлені газовими (4) і водяними (5) кранами від загальних колекторів модуля.
Елементи розташовані один над другим.
Загальні газовий (6) і водяний (7) колектори проходять повз поздовжньої горизонтальної осі модуля та закінчуються по обидва боки модуля приєднувальними фланцями.
Двері (8) придають модулю декоративний вигляд і забезпечують можливість легкого доступу до елементів модуля.
Шафа електрична (9) вміщує пристрої, що забезпечують роботу електричної частини модуля.
Модуль отримує електроживлення від центральної шафи головного розподільчого щита електроуправління. Зняття і подача напруги на кожен елемент модуля здійснюється за допомогою свого вимикача.
На передній панелі електричної шафи знаходяться три вимикача, ручка регулятора температури і чотири індикаторні лампочки, які сигналізують про аварійні ситуації – відсутність тяги або неможливість розпалювання кожного з пальників.
Можливість доступу до управління блоками Honeywell дозволяє організувати управління і контроль модуля через різні існуючі канали зв'язку.
Технічні характеристики модулів нагріву МН ЕКО М
Назва параметру | Одиниця виміру | Значення для | |||
МН80 еко | МН100 еко | МН120 еко | |||
Номінальна теплопродуктивність | кВт | 80 | 100 | 120 | |
Коефіціент корисної дії | % | 92 | |||
Тип газу | - | Природній | |||
Номінальний тиск газу | Па | 1960 | |||
Максимальні витрати газу при t=20 °С, атм. тиску 760 мм рт. ст., Qн. р.= 8000 кКал/м3 | куб.м./час | 9,4 | 11,6 | 14,0 | |
Максимальний робочий тиск теплоносія | МПа (бар) | 0,6 (6) | |||
Максимальна температура теплоносія | °C | 95 | |||
Температура продуктів згорання на виході з модуля, не меньше> | °C | 110 | |||
Характеристика електроживлення | В/Гц | 220+10%-15%/50-1 | |||
Максимальна електрична потужність | Вт | 300 | 400 | 400 | |
Вміст в продуктах згорання, не більше:- оксиди вуглецю СО - оксиди азоту NOx | мг/м3 | 4020 | |||
Габаритні розміри: | |||||
- висота | мм | 1697 | 2200 | 2200 | |
- ширина | мм | 711 | |||
- глибина | мм | 500 | |||
Маса, не більше | кг | 145 | 170 | 170 |
Конструкція модулів нагріву та системи управління захищена патентами
Завантажити каталог запасних частин модулів нагріву МН120 Еко М Укрінтерм
Патент на модуль нагріву
Патент на систему керування роботою модуля нагріву
