Опис
ПРИЗНАЧЕННЯ КОТЛА
Котли на твердому паливі Classic, Classic Plus призначені для опалення побутових, виробничих та інших приміщень, в яких обладнана система центрального опалення, для підготовки і подачі тепла на технологічні потреби з використанням в якості палива дров, деревних відходів, кам’яного вугілля, тирсових і торф’яних брикетів, кускового торфу.
Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша тепло-продуктивність котла досягається при спалюванні антрациту.
Тривалість згоряння разового завантаження палива безпосередньо залежить від виду і якості палива і теплових втрат опалювального об’єкта.
Експлуатація котла можлива тільки в режимі ручного подавання твердого палива.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ
Корпус і теплообмінник виробляються з якісної сталі, товщиною 6 мм. Вона стійка до впливу високих температур і розрахована на тривалу експлуатацію.
Для захисту від нераціональних тепло-втрат під декоративним кожухом розташовується шар ізоляційного матеріалу товщиною 50 мм.
Всі двері котлів термо-ізольовані, що перешкоджає тепло-втратам і випадковим опікам.

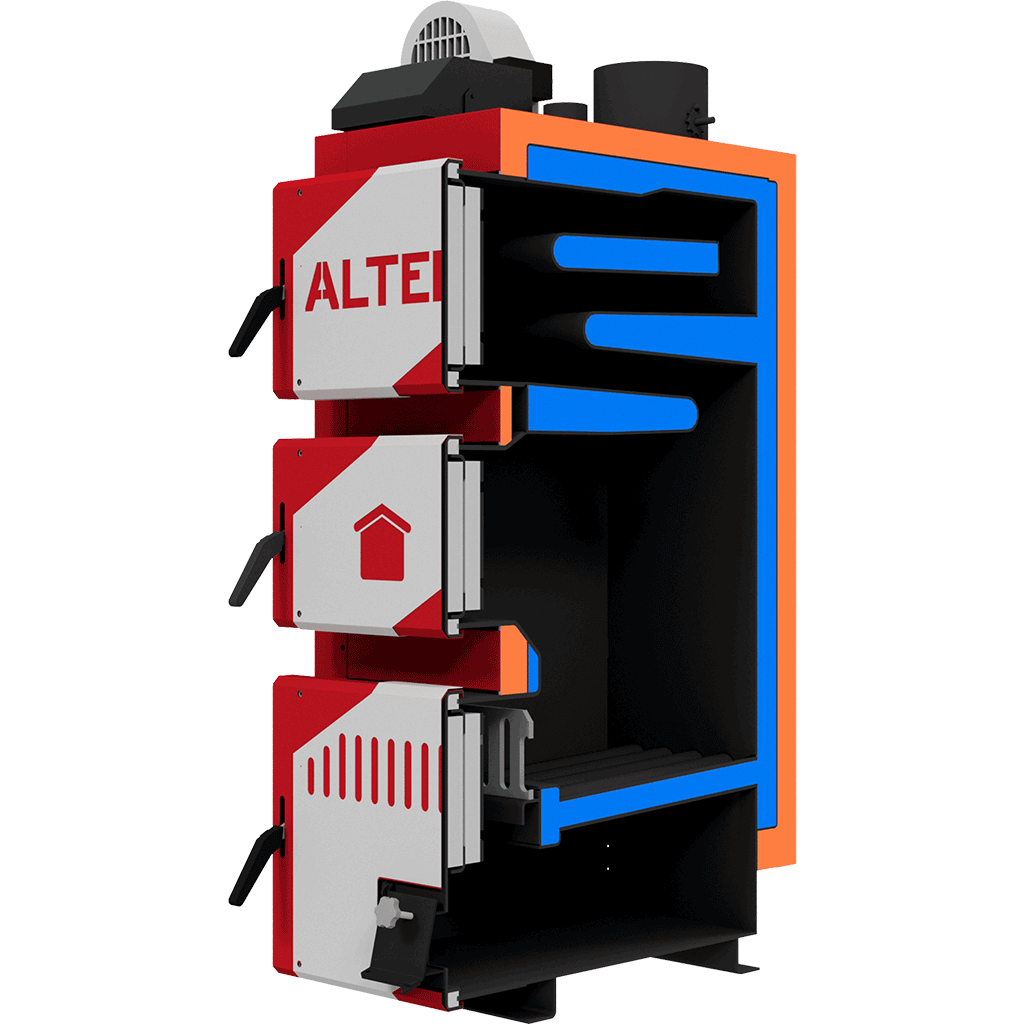

У верхній частині топки знаходиться трьохходовий теплообмінник. Він має вигляд горизонтальних полиць, в яких постійно циркулює вода. Горизонтальні теплообмінники швидко нагріваються, забезпечуючи максимально ефективну тепловіддачу.
Решітка виконана з товстостінних безшовних труб, по яких постійно циркулює вода з водяної оболонки котла, що збільшує їх експлуатаційний період і є додатковою площею тепловіддачі в котлі.

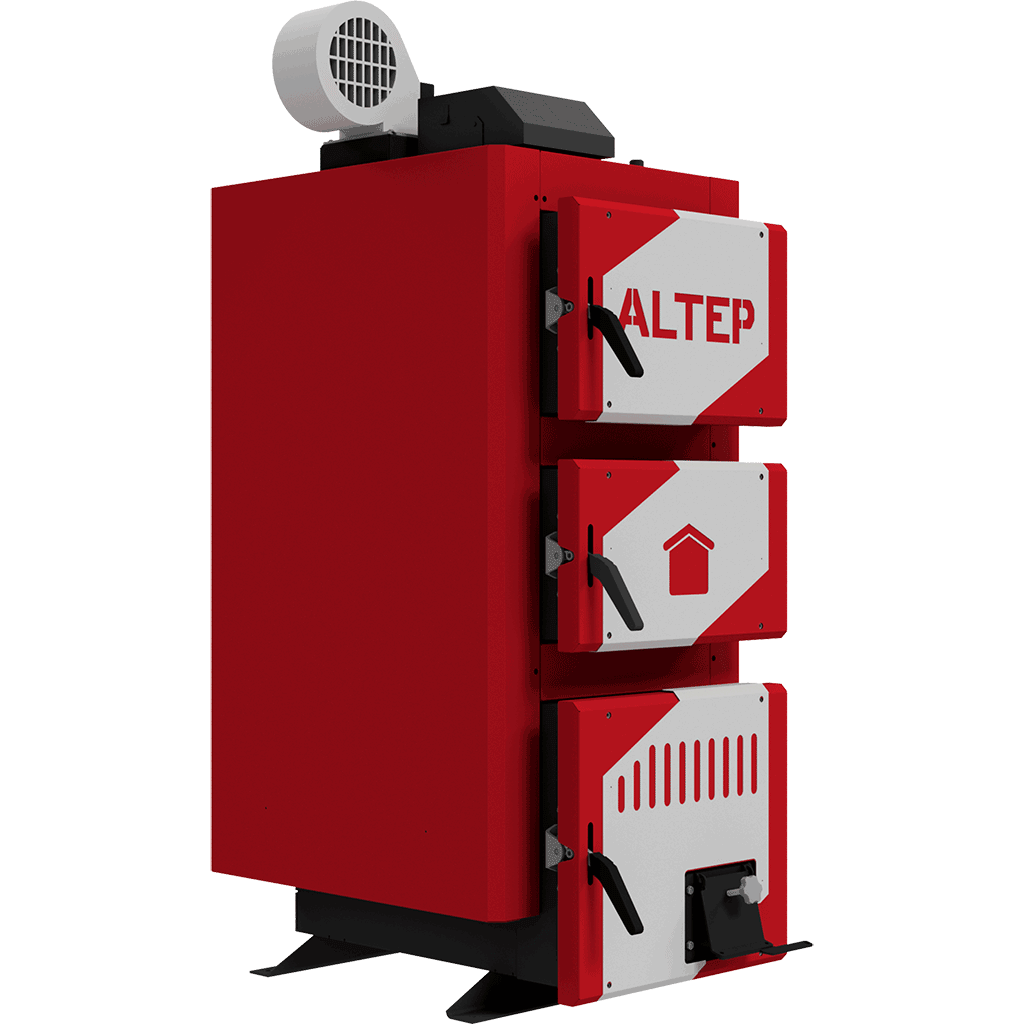

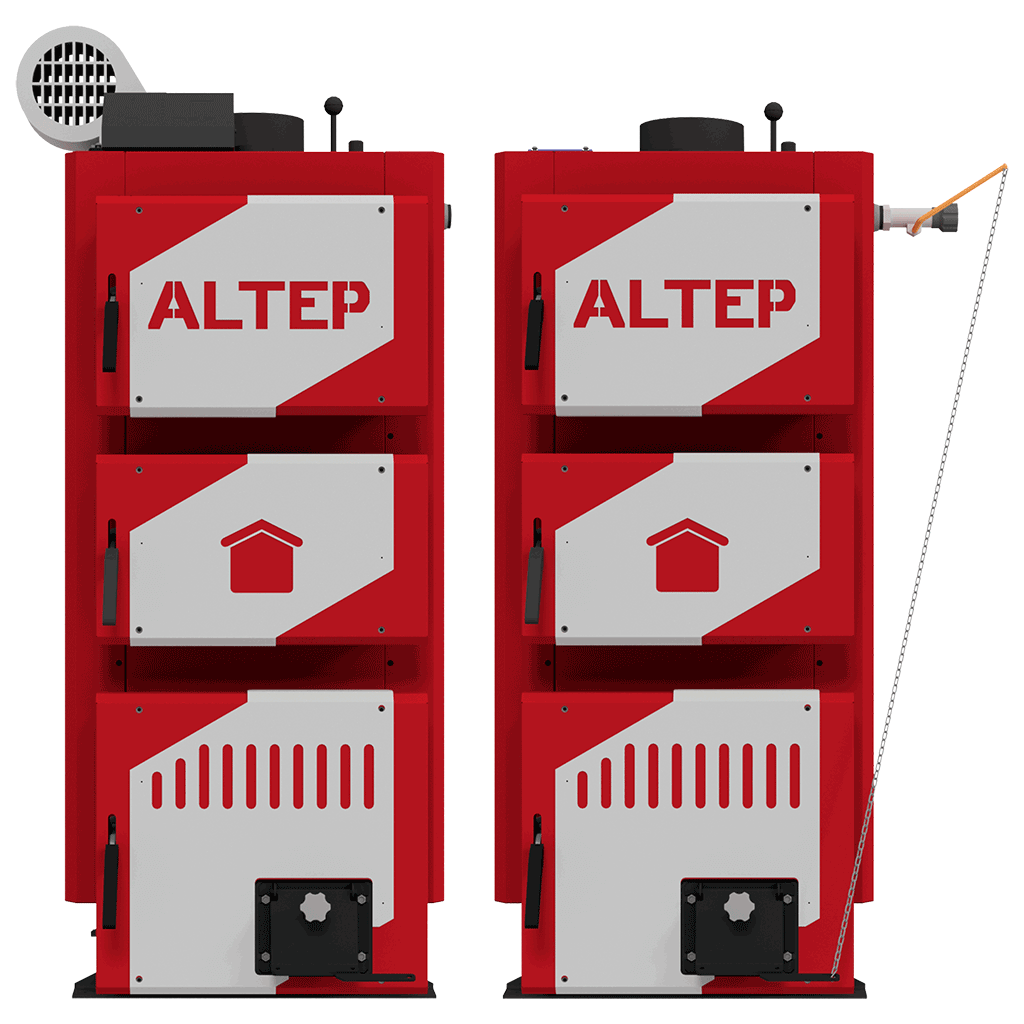

Базова версія Classic Plus пропонується з автоматичним блоком керуванням і нагнітальною турбіною. Для підвищення комфорту використання даного котла, передбачена можливість установки механічного регулятора температури.
Classic не комплектується блоком автоматики і нагнітальною турбіною. Дана модель може працювати тільки з механічним регулятором тяги.
Згоряння палива в топці відбувається з участю повітря, таким чином:
в котлі Classic Plus – по каналу подачі повітря під колосникові грати припливним вентилятором. Кількість повітря, необхідного для процесу згоряння, регулюється автоматично контролером;
в котлі Classic – вікно клапана подачі повітря, яке закривається кришкою, під колосникові грати. Кількість повітря, необхідного для процесу згоряння, регулюється механічним регулятором тяги, який шляхом натягу або ослаблення кола керує положенням кришки клапана.
Регулятор тяги не входить в комплект поставки котла.
Котли комплектуються запобіжним клапаном, який при монтажі встановлюється на верхній панелі. При підвищеному тиску клапан автоматично відкривається і тиск в котлі нормалізується.
Димохід на котлі має круглу форму. В димохід вбудований шибер, що дозволяє регулювати тягу і економно витрачати паливо.
Побутові опалювальні котли серії Classic, Classic Plus відрізняються від промислових нижчими показниками вироблюваної теплової потужності. Показників потужності на рівні 12, 16, 20, 24 і 30 кВт цілком достатньо, щоб підібрати відповідний котел для опалення приватного будинку площею до 300 м.кв.
Параметр | Од. вим. | Альтеп Classic/Classic PLUS | |||||
Номінальна потужність котла | кВт | 10 | 12 | 16 | 20 | 24 | 30 |
Площа теплообміника | м2 | 1,2 | 1,4 | 1,8 | 2,0 | 2,4 | 2,9 |
Разміри топки | |||||||
глибина | мм | 410 | 410 | 410 | 460 | 460 | 510 |
об’єм | дм3 | 39 | 47 | 68 | 77 | 96 | 115 |
Водяна ємність котла | л | 59 | 63 | 71 | 79 | 90 | 108 |
Вага котла без води | кг | 225 | 255 | 315 | 335 | 370 | 400 |
Температура топочних газів | °C | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 |
Рекомендована мін. температура води | °C | 58 | 58 | 58 | 58 | 58 | 58 |
Максимальна температура води | °C | 85 | 85 | 85 | 85 | 85 | 85 |
Номінальний тиск води | МПа | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
Споживання електроенергії, не більше | Вт | 85 | 85 | 85 | 85 | 85 | 85 |
Приєднувальні розміри димоходу | мм | 159 | 159 | 159 | 159 | 159 | 159 |
Діаметр патрубків мережної води (Ду) | мм | 50 | 50 | 50 | 50 | 50 | 50 |
Рекомендовані параметри димоходу | |||||||
площа перерізу | см2 | 201 | 201 | 201 | 201 | 248 | 248 |
внутрішній діаметр | мм | 160 | 160 | 160 | 160 | 180 | 180 |
висота (мінімально допустима) | м | 5 | 5 | 5 | 5 | 5 | 6 |
Діаметр штуцера під запобіжний клапан (Ду) | мм | 15 | 15 | 15 | 15 | 15 | 15 |
Необхідний тиск спрацьовування запобіжного клапана | МПа | 0,20 |
