Опис
Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша теплопродуктивність котла досягається при спалюванні антрациту.
Тривалість згоряння разового завантаження палива безпосередньо залежить від виду і якості палива і теплових втрат опалювального об’єкта.
Експлуатація котла можлива тільки в режимі ручного подавання твердого палива.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ
Товщина стінок корпусу і теплообмінника – 6 мм. Це важливий показник, так як від нього безпосередньо залежить термін служби твердопаливного котла.
Стінки подвійні, розділені водними перегородками для захисту від перегріву, а також для відбору тепла по всьому периметру топки.
Двері котлів мають регульовані завіси і ущільнювальний шнур, що гарантують щільне прилягання закритих дверях до корпусу котла і, відповідно, виключають потрапляння димових газів в приміщення.
Горловина завантажувальної камери, розташована під кутом. Це істотно спрощує завантаження сипучих видів палива та очищення камери.
Модель котла серії Duo працює за допомогою механічного регулювання процесу спалювання палива. Такий метод регулювання тяги для твердопаливного котла – це найпростіший засіб автоматизації, повністю незалежне.

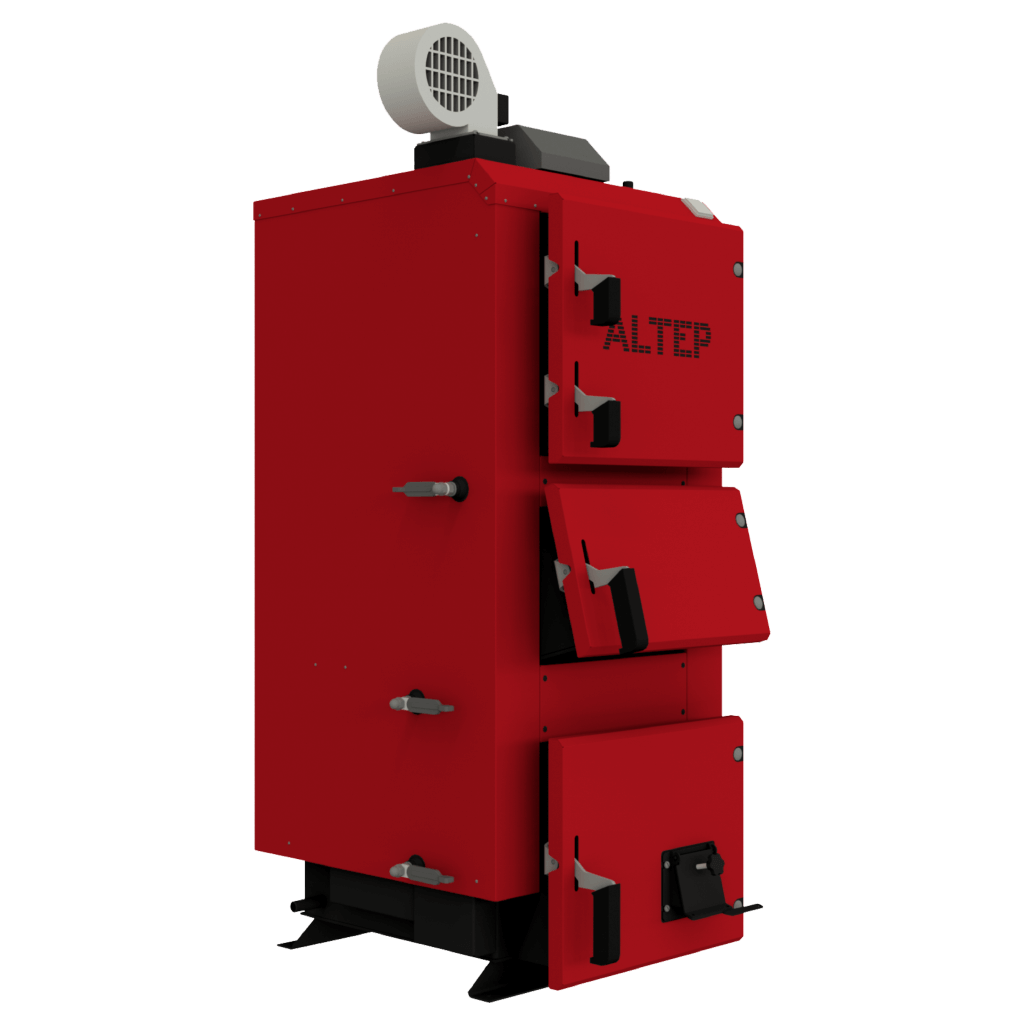

Duo Plus, крім можливості установки механічного регулятора температури, комплектується автоматичним блоком управління і нагнітальною турбіною. Ці пристрої дозволяють управляти режимом роботи котла в автоматичному режимі, роблячи його максимально ефективним і одночасно економічним.

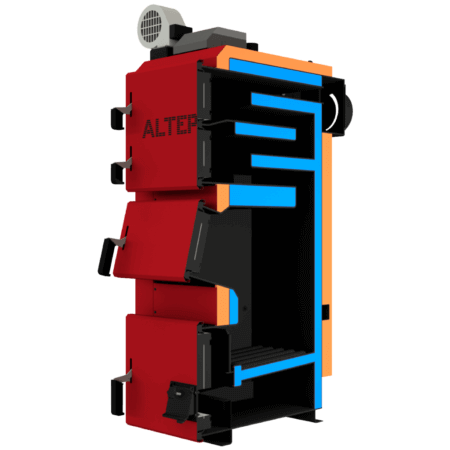

Дана модель має чотирьохходовий теплообмінник з горизонтальними полицями. Така конструкція забезпечує максимально ефективну тепловіддачу, відповідно і високий ККД котлів – до 86%.
У нижній частині топки розташовується водоохолоджувана решітка, на яку укладається паливо. Решітка виготовляється з суцільнотягнутих безшовних труб. Завдяки постійно циркулюючому в них теплоносія, колосники довго не прогорають і служать додатковим теплообмінної поверхнею.
Duo, Duo Plus мають топку значного для своєї потужності обсягу. Велика топка дає можливість котлу довше працювати на одному завантаженні палива.
На лівій боковині котлів Duo, Duo Plus розташовуються спеціальні ручки для регулювання подачі повітря. Повітря подається через форсунки, розташовані безпосередньо в топці, над колосниками. Така система подачі повітря дозволяє спалювати паливо пошарово, в економному режимі.
Котли оснащені круглим димарем в який вбудований шибер, що дозволяє регулювати тягу і економно витрачати паливо.
Таким чином, можна зробити висновки, що котли Duo, Duo Plus – це ефективні, малобюджетні теплотворні пристрої, що мають оптимальне співвідношення ціна/якість. Вони здатні вигідно замінити газове і електричне обладнання, при цьому зберігаючи високі економічні показники.
Параметр | Од. вим. | Альтеп DUO/DUO PLUS (КТ-2Е) | ||||||||||||
Номінальна потужність котла | кВт | 15 | 19 | 25 | 31 | 38 | 50 | 62 | 75 | 95 | 120 | 150 | 200 | 250 |
Площа теплообмінника | м2 | 1,9 | 2,6 | 2,9 | 3,2 | 3,9 | 4,6 | 5,3 | 6,2 | 7,8 | 9,8 | 11,3 | 15,1 | 18,9 |
Розміри топки | ||||||||||||||
глибина | мм | 400 | 400 | 460 | 520 | 590 | 605 | 650 | 740 | 820 | 820 | 980 | 1050 | 1350 |
об’єм | дм3 | 65 | 89 | 101 | 120 | 143 | 208 | 264 | 316 | 431 | 558 | 651 | 863 | 1090 |
Водяна ємність котла | л | 79 | 93 | 117 | 132 | 152 | 192 | 222 | 268 | 398 | 473 | 530 | 700 | 850 |
Вага котла без води | кг | 300 | 400 | 420 | 460 | 510 | 640 | 730 | 830 | 1070 | 1230 | 1380 | 1800 | 2150 |
Температура паливних газів | °C | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 |
Рекомендована мін. температура води | °C | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 |
Максимальна температура води | °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
Номінальний робочий тиск води | МПа | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 |
Споживання електроенергії, не більше | Вт | 85 | 85 | 85 | 105 | 105 | 160 | 160 | 250 | 250 | 410 | 205 | 205 | 315 |
Приєднувальні (зовнішні) розміри борова | мм | 159 | 159 | 178 | 178 | 219 | 245 | 245 | 245 | 299 | 299 | 299 | 348 | 398 |
Діаметр патрубків мережевої води (Ду) | мм | 50 | 50 | 50 | 50 | 50 | 50 | 50 | Фл.65 | Фл.65 | Фл.80 | Фл.80 | Фл.100 | Фл.100 |
Рекомендовані параметри димоходу | ||||||||||||||
площа перерізу | см2 | 201 | 201 | 248 | 248 | 377 | 483 | 483 | 483 | 702 | 702 | 702 | 962 | 1256 |
внутрішній діаметр | мм | 160 | 160 | 180 | 180 | 220 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 400 |
висота (мінімально допустима) | м | 5 | 6 | 5 | 6 | 6 | 6 | 6 | 8 | 7 | 9 | 10 | 11 | 11 |
Діаметр патрубка під запобіжний клапан (Ду) | мм | 15 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 25 | Фл.50 | Фл.50 | Фл.50 |
Тиск спрацьовування запобіжного клапана | МПа | 0,20 | 0,25 |
