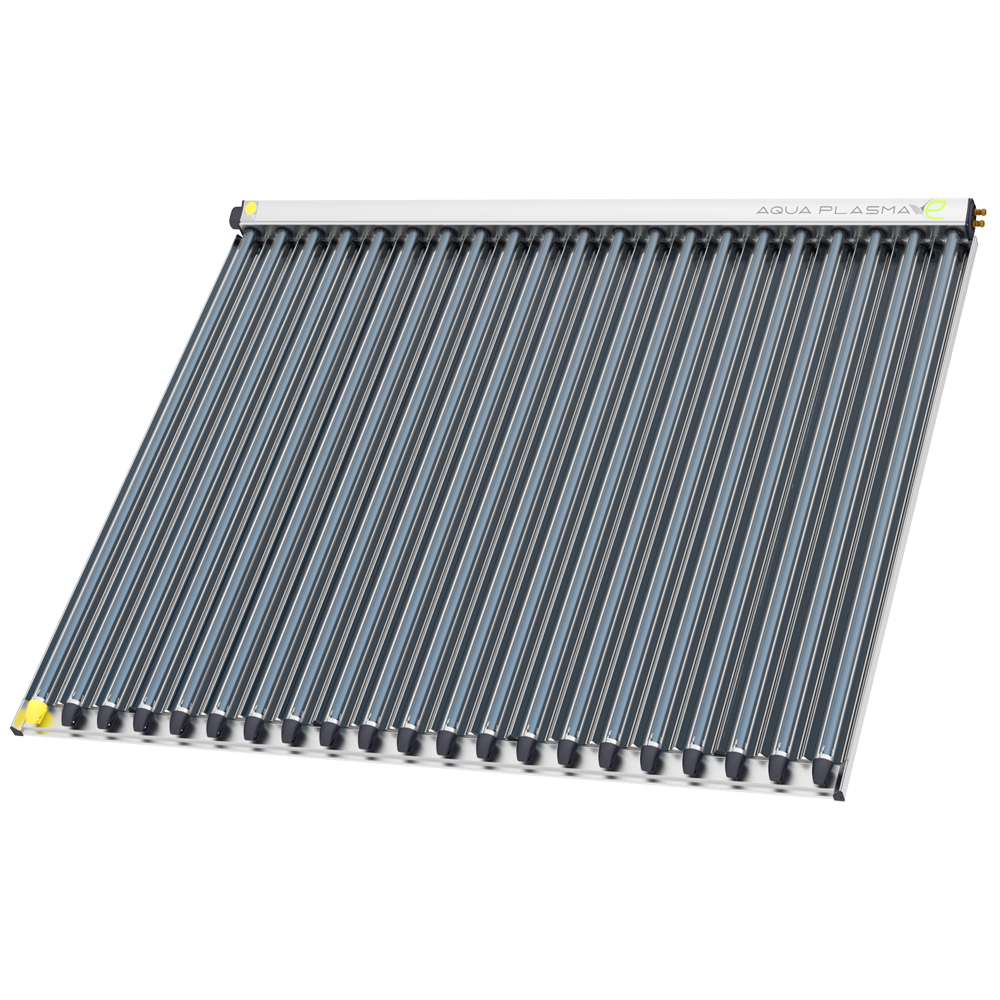

Сонячні вакуумні колектори AQUA PLASMA

AQUA PLASMA — це послідовне вдосконалення розробок в галузі геліоенергетики, найбільш успішного концепту — сонячних Аква Систем.

Для підвищення продуктивності колектора AQUA PLASMA вперше застосовується технологія плазмового напилення. При плазмовому напиленні, покриття формується з дрібних розплавлених частинок cілікату, які переносяться на поверхню вакуумних труб та параболічного дзеркального концентратора та оптимізують процес перетворення сонячного світла в теплову енергію.

Антирефлективне покриття вакуумних трубок зменшує відбивну здатність та забезпечує краще проходження сонячних променів через скляну поверхню. Абсолютно нове покриття було розроблено та запатентовано в співпраці з науковцями компанії Dr. Laure Plasma Technologie GmbH.

За рахунок нано-технологій було досягнуто високого температурного режиму роботи колектора, що значно розширило область застосування геліотермічних установок. Використання нових технологій забезпечує нові робочі температури від 60 до 160°С, що дає змогу використовувати геліотермічні аква-установки у виробничих процесах, навіть за не сприятливих умов при потужності сонячного випромінювання в 400 Вт/м.

При постійній робочій температурі 75°С, новий колектор Aqua Plasma потребує на 16% меншої площі в порівнянні з вакуумними колекторами CPC Star azzurro, при температурі 100°С — економічний ефект зростає до 20%.

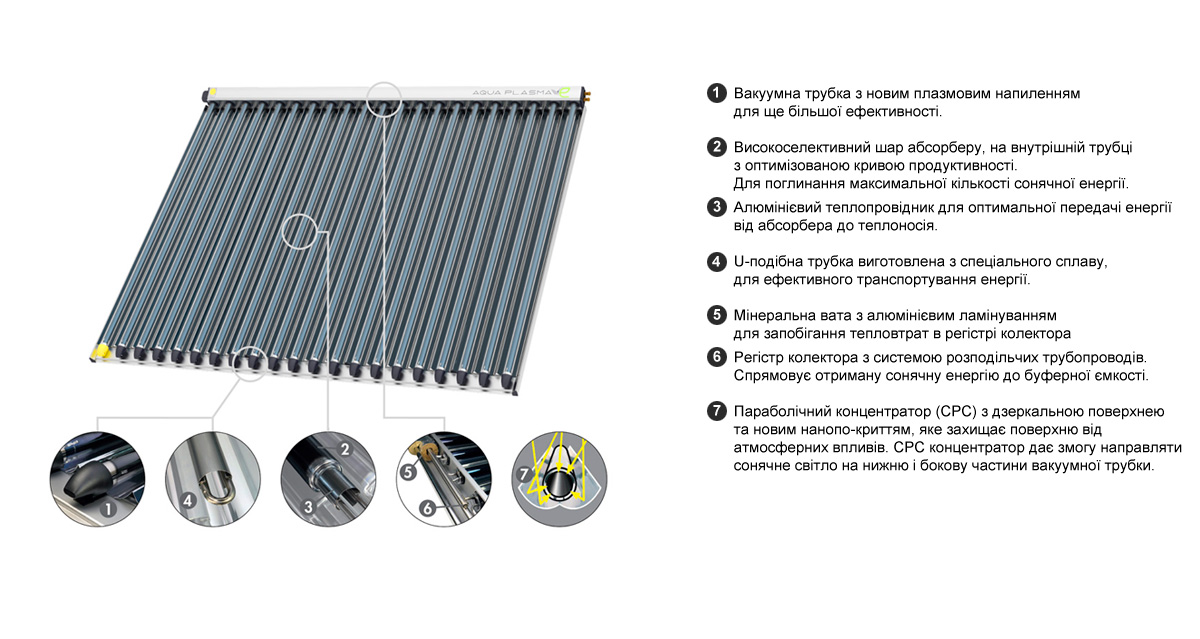

spezyfikaziya_aqva_plazma_2
Специфікація AQUA PLAZMA

Технічні характеристики AQUA PLAZMA

AQUA PLASMA 19/34

AQUA PLASMA 19/50

AQUA PLASMA 19/34

AQUA PLASMA 19/50

Кількість вакуумних трубок

шт

14

21

14

21

ƞо оптичний ККД відносно апертурної площі, EN 12975

0,687

0,687

0,687

0,687
Теплоємність відносно загальної площі

кДж/(м2*К)

8,78

8,78

8,78

8,78

Фактор корекції кута нахилу

0,94

0,94

0,94

0,94

а1 коефіцієнт тепловтрат відносно апертурної площі

Вт/(м2*К)

0,613

0,613

0,613

0,613

а2 коефіцієнт тепловтрат відносно апертурної площі

Вт/(м2*К)

0,003

0,003

0,003

0,003

Річна продуктивність колектора Solar Keymark*

кВт(год/рік)

2225

3338

2225

3338

Питома річна продуктивність колектора Solar Keymark(відносно апертурної площі)*

кВт(год/рік)м2

742

742

742

742

Питома річна продуктивність колектора Solar Keymark(відносно загальноїплощі)*

кВт(год/рік)м2

664

666

664

666

Розміри (д/ш/в)

мм

2,058 х 1,628 х 110

2,058 х 2,433 х 110

2,058 х 1,628 х 110

2,058 х 2,433 х 110

Загальна площа

м2

3,35

5,01

3,35

5,01

Аперутна площа

м2

3,0

4,5

3,0

4,5

Вміст води в колекторі

л

2,53

3,79

2,53

3,79

Втрати тиску при об’ємному потоці
2л/хв

мбар

13

19

13

19

Вага

кг

50

73

50

73

Максимальний тиск

бар

10

10

10

10

З’єднувальні фітинги

мм

15

15

15

15

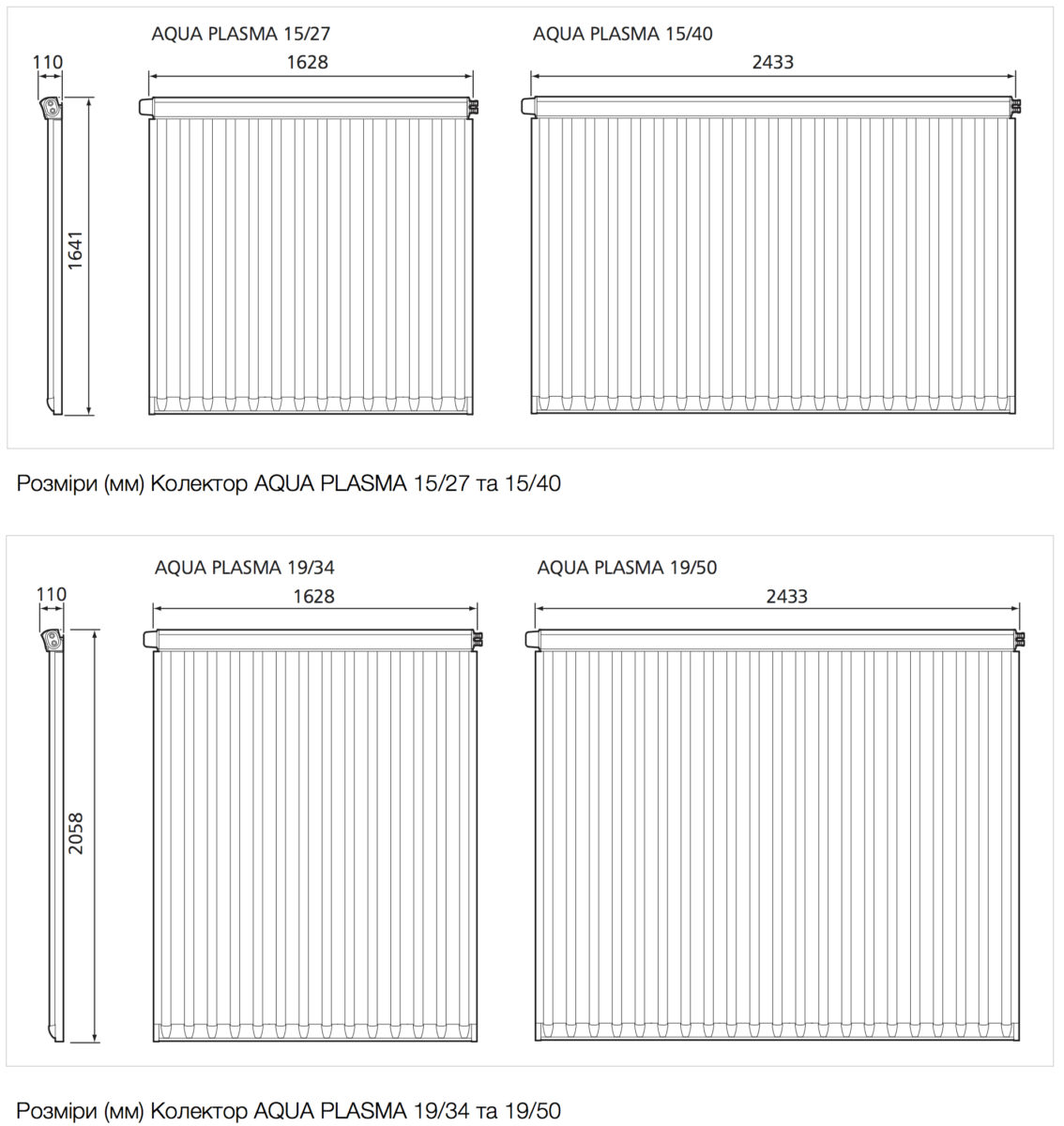

aquaplasma-size
Геометричні розміри вакуумного сонячного колектора PARADIGMA AQUA PLASMA
